STEP motor

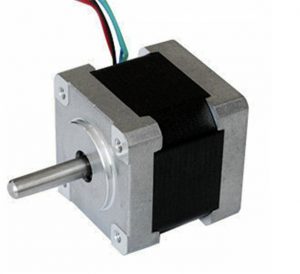

STEP Motor Nedir? Ne İşe Yarar?

Step motorlar elektrik enerjisini dönme hareketi ile fiziksel enerjiye çeviren elektromekanik aygıtlardır.

İsimlerinden de anlaşıldığı üzere adım adım hareket eden motorlardır. Biraz daha detaylı olarak açıklayacak olursak, girişlerine uygulanan pals sinyallerine karşı analog dönme hareketi çıkışı üreten, bu dönme hareketini adım adım ve çok hassas kontrolle sağlayan sabit mıknatıs kutuplu motorlardır. Step motorların yapıları rotor, stator ve rulmanlardan oluşmaktadır. Rulmanlar, rotora bağlı şaftın rahat hareket etmesini sağlarlar. Statorun birden fazla kutbu vardır. Kutup sayısı motordan motora değişmektedir ancak genellikle bu sayı sekizdir. Kutupların polaritesi elektronik anahtarlar vasıtasıyla sürekli değişir. Rotorun mıknatıslığı ya sabit mıknatıs ile ya da dış uyarım teknikleri ile meydana getirilir.

Step motorun çalışma prensibi ile şu şekildedir:

Elektronik anahtarlar vasıtasıyla bobinlere enerji verilir ve rotor, üzerinde enerji olan bobinin karşısına geçerek durur. Motorun ne kadar çok dönmesi isteniyorsa bobinlere sırasıyla o kadar pals sinyali verilir. Bu dönme açısı step motorda değişkendir ve tercih yaparken çok kritik bir parametredir.

Step motorların avantajları:

Çok hassas pozisyon ve hız kontrolü, düşük devirde yüksek tork.

Step motorların dezavantajları:

Verim, geribildirim mekanizması barındırmadığından harici konum limitlemeye gerek duyması.

Step Motorun Adım Açısının ve Adım Sayısının Hesaplanması

360° dönen step motorlarda gerekli adım açısının (Qs) bulunması için faz sayısını (Ns) ve motordaki rotorun çıkıntılı kutup sayısını (Nr) bilmek gerekir.

Adım sayısının (S) hesaplanması için bir adımın açısını (Qs) bulmak yeterli olacaktır.

Step Motor Çeşitleri

Step motorlar yapılarına göre beşe ayrılırlar.

• Sabit mıknatıslı step motorlar (PM)

• Değişken relüktanslı step motorlar (VR)

• Hibrit step motorlar (HB)

• Hidrolik step motorlar

• Lineer step motorlar

Sabit Mıknatıslı Step Motorlar (PM)

PM (Permanent Magnet Stepper Motors) motorların yapılarında rotorda sabit mıknatıslar bulunur. Stator bobinlerine uygulanan gerilime ve akımın yönüne göre motorun dönmesi gerçekleşir. Bu tip motorlardaki rotorlarda bulunan mıknatıslar, manyetik akının artmasını sağlarlar. Stator bobinlerindeki akım arttıkça manyetik alan, buna bağlı olarak tork da artar. Sabit motorlu step motorlar, değişken relüktanslı step motorlara göre daha yüksek torklarda çalışırlar.
