Servo Motor Nedir? Ne İşe Yarar?

Servo, mekanizmalardaki açısal-doğrusal pozisyon, hız ve ivme kontrolünü hatasız bir şekilde yapan tahrik sistemi olarak tanımlanır. Yani hareket kontrolü yapılan bir düzenektir. Servo motorlar, robot teknolojilerinde en çok kullanılan motor çeşidi olmakla birlikte, RC (Radio Control) uygulamalarda da kullanılmaktadırlar. RC Servo Motorlar ilk olarak uzaktan kumandalı model araçlarda kullanılmışlardır. Servolar, istenilen pozisyonu alması ve yeni bir komut gelmediği sürece bulunduğu pozisyonu değiştirmemesi amacıyla tasarlanmıştır.

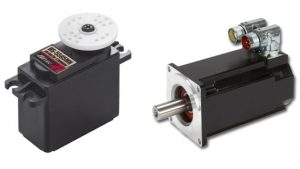

servo motor nedri

Servo Motor Çalışma Prensibi

Servo motorların içerisinde motorun hareketini sağlayan bir DC motor bulunmaktadır. Bu motorun dışında bir dişli mekanizması, potansiyometre ve bir motor sürücü devresi bulunmaktadır. Potansiyometre, motor milinin dönüş miktarını ölçmektedir. Servo içerisindeki DC motor hareket ettikçe potansiyometre döner ve kontrol devresi motorun bulunduğu pozisyon ile istenilen pozisyonu karşılaştırarak motor sürme işlemi yapar. Yani, servolar diğer motorlar gibi harici bir motor sürücüye ihtiyaç duymadan çalışmaktadırlar. Genellikle çalışma açıları 180 derece ile sınırlıdır fakat 360 derece çalışma açısına sahip özel amaçlı servo motorlar da vardır. Servolar genellikle 4.8-6V gerilim ile çalışmaktadırlar. 7.4V ve daha yüksek gerilimle çalışan servolar da bulunmaktadır.

Servo motorlar PWM (Sinyal Genişlik Modülasyonu) sinyal ile çalışmaktadırlar. Bu PWM sinyaller bir mikrokontrolcüden veya uzaktan kumandadan sağlanabilmektedir. Servo, her 20 ms içerisinde bir pals değeri okumaktadır. Pals uzunluğu motorun dönüşünü belirlemektedir. Örnek olarak 1.5 ms’lik bir pals, motorun 90 derece pozisyonunu almasını sağlayacaktır (Nötr Pozisyon). Servolar hareket etmeleri için bir komut aldıklarında önce istenilen pozisyona hareket ederler, sonrasında ise o pozisyonda kalırlar. Servolar bulundukları pozisyonu korurken kendilerine dışarıdan bir güç uygulandığında bu güce direnirler. Bulundukları konumu sonsuza kadar koruyamazlar, pozisyonlarını koruyabilmeleri için palsin tekrar edilmesi gerekebilir. Hareket etmeleri için gereken pals genişliklerinin minimumları ve maksimumları vardır ve bu değerler değişkendir. Fakat genellikle minimum pals genişliği 1 ms, maksimum pals genişliği ise 2 ms’dir.

Aşağıdaki şekilde genellikle sahip oldukları PWM değerleri vardır. 1 ms duty cycle değerinde 0° , 2 ms değerinde ise 180° pozisyonunu almış olur. (Daha önce belirttiğim gibi bu limit bazen 360° de olabilmektedir.)

Servo Motor Çeşitleri

AC-DC Servo:

Servo motorlar genel olarak AC Servo ve DC Servo olarak ikiye ayrılırlar. AC Servo Motorlar endüstride kullanılmaktadır. Bu yazımızda bahsettiğimiz RC Servolar, DC Motorlardır.

Dijital-Analog Servo:

RC Servolar devre yapılarına göre Analog Servo ve Dijital Servo olmak üzere ikiye ayrılmaktadırlar. Dijital servolar, analog servolara göre daha yüksek frekansta çalışırlar. Bu sayede dijital servolar komutlara daha net ve hızlı tepki verirler, daha iyi bir tutma torku elde ederler. Hızlanmaları daha yumuşak gerçekleşir. Analog servolara göre dezavantajları ise daha fazla enerji harcaması sebebiyle pil ömrünü daha çabuk tüketmeleridir.

Çekirdeksiz-Fırçasız Motor:

RC Servolar, içlerindeki mekanizmada bulunan motorlara göre de değişkenlik göstermektedir. Çekirdeksiz motorlar yapılarında mıknatıs bulundurmadan kablolar yardımıyla manyetik alan oluşturmaktadır. Bu sebeple hafiftirler, daha çabuk tepki verirler ve daha yumuşak hareket ederler. Fırçasız motorların avantajı ise daha verimli ve daha çok güç üretebilmeleridir.

Servo Motor Fiyatları

Servo motorların fiyatları, özelliklerine göre değişmektedir. Bir servo alırken seçim kriterlerine dikkat edilmelidir. Bu kriterler: hız, tork ve dişli tipinden oluşmaktadır. İç yapıları ve özelliklerine göre ayrılan servoların fiyat aralıkları çok geniştir.
